Teknoloji

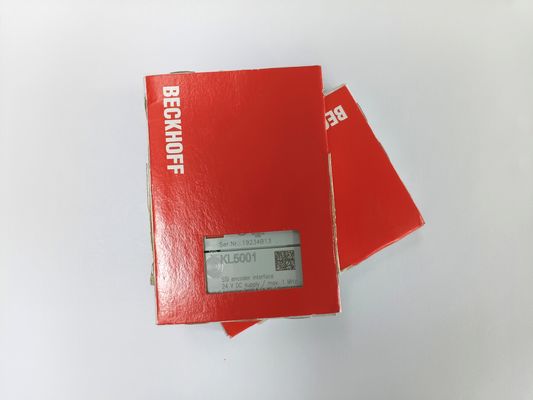

SSI kodlayıcı arayüzü

Kanal sayısı

1 kodlayıcı arayüzü

Kodlayıcı bağlantısı

İkili giriş: D+, D-, ikili çıkış: Cl+, Cl-

Güç kaynağı

24 V DC güç bağlantıları üzerinden

Mevcut tüketim

typ. 20 mA kodlayıcı olmadan

Akım tüketimi güç bağlantıları

Tipik olarak 20 mA + yük

Kodlayıcı kaynağı

24 V DC güç bağlantıları üzerinden

Veri transfer oranları

1 MHz'e kadar değişken, 250 kHz varsayılan

Seri giriş

24 bit genişliği (değişken)

Veri yönü

okumak

Sinyal çıkışı

Farklılık sinyali (RS422)

Sinyal girişi

Farklılık sinyali (RS422)

Elektrikli yalıtım

500 V (K-büs / alan potansiyeli)

Akım tüketimi K-bus

Tipik olarak 25 mA

Süreç görüntüsündeki bit genişliği

Giriş: 1 x 32 bit veri (1 x 8 bit kontrol/durum isteğe bağlı)

Ağırlık

Yaklaşık 60 g

Çalışma/depolama sıcaklığı

-25...+60°C/-40...+85°C

Nitelikli nem

%95, yoğunlaşma yok

Titreşme/sarsıntı direnci

EN 60068-2-6/EN 60068-2-27'ye uygun

EMC bağışıklığı/emisyonu

EN 61000-6-2/EN 61000-6-4'e uygun

Koruma, sınıflandırma/kurulum noktası.

IP20/değişken

Bağlanabilir kablolama

Tüm KSxxxx Otobüs Terminalleri için

Onaylamalar/işaretlemeler

CE, UL, ATEX, IECEx

Ex işareti

ATEX:
II 3 G Ex ec II C T4 Gc
IECEx:
T4 Gc

Tasarım formu

sinyal LED'leri ile kompakt terminal koruması

Bağlanabilir kablolama seviyesine sahip terminal konutu

Malzeme

polikarbonat

Boyutlar (W x H x D)

12 mm x 100 mm x 68 mm

Kurulum

EN 60715'e uygun 35 mm DIN rayında kilitli

Yan yana montaj

Çift yuva ve anahtar bağlantısı

İşaretleme

BZxxx serisinin etiketlenmesi

Kablolama

Katı iletken (ler), esnek iletken (ler) ve ferrule (f): tornavida ile yay çalıştırılması

Bağlantı kesitleri

s*: 0,08...2,5 mm2,
st*: 0,08...2,5 mm2,
f*: 0,14...1,5 mm2

s*: 0,08...1,5 mm2,
st*: 0,08...1,5 mm2,
f*: 0,14...1,5 mm2

Bağlantı kesit AWG

s*: AWG28...14,
st*: AWG28... 14,
f*: AWG26...16

s*: AWG28...16,
st*: AWG28...16
f*: AWG26...16

Kırma uzunluğu

8...9 mm

9...10 mm

Mevcut yük gücü bağlantıları

Fotoğraf: 10 A
