EL5101 Beckhoff EtherCAT Terminal, 1 Kanallı Kodlayıcı Arayüzü, Artırmalı, 5 V DC

MOQ:	1
Fiyat:	$200-$300
Standart ambalaj:	Yeni Kutusu 203050
Teslim süresi:	3-5gün
EtherCAT Terminali, 1 Kanallı Kodlayıcı Arayüzü, Artımlı, 5 V DC
Ödeme yöntemi:	T/T
Tedarik kapasitesi:	50 PCS

Ayrıntılar Bilgi

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri

ALMANYA

Marka adı

BECKHOFF

Model numarası

EL5101

Kanal Sayısı:

Tezgah:

1 x 16/32 bit değiştirilebilir

Dörtlü kod çözücü:

Dört kat değerlendirme

Nominal Gerilim:

24 V DC (-%15/+%20)

Malzeme:

polikarbonat

Karar:

1/256 bit mikro artışlar

Nitelikli nem:

%95, yoğunlaşma yok

Ağırlık:

approx. yaklaşık. 100 g 100 gram

Ürün Tanımı

Beckhoff EL5101 EtherCAT Terminal, 1 Kanallı Kodlayıcı Arayüzü, Artırmalı, 5 V DC

Ürün Tanımı

EL5101EtherCATTerminal, artan kodlayıcıların diferansiyel sinyallerle (RS422) veya TTL tek uçlu sinyallerle doğrudan bağlantısı için bir arayüzdür. 1 MHz'e kadar giriş frekansları değerlendirilebilir.Depolama için iki ek 24 V dijital giriş mevcuttur.Bir kodlayıcının hata mesajı çıkışı durum girişi ile bağlanabilir ve değerlendirilebilir.Kodlayıcının 5 V ve 24 V kaynağı doğrudan terminal bağlantı noktaları üzerinden sağlanabilir..

Özel özellikler:

Sakla, kilitle, ayarla.
Entegre frekans ve periyot ölçümü
5 V yukarı/aşağı sayacı olarak kullanılabilir
mikro artışlar
Dağıtılmış saatler aracılığıyla konum değerinin eşzamanlı okunması
Son kayıtlı ekran kenarında zaman damgası

Ek olarak, EL5101 100 ns çözünürlükte bir dönemin veya sıklığın ölçülmesini sağlar.EL5101 dinamik ekseler için daha doğru eksen konumları sağlayabilirAyrıca, yüksek hassasiyetli EtherCAT dağıtılmış saatleri (DC) aracılığıyla EtherCAT sistemindeki diğer giriş verileriyle birlikte kodlayıcı değerinin senkroni okuma işlemini de destekler.Son kaydedilen artışsal kenar için bir zaman damgası da mevcutturKodlayıcı profillerinin kullanımı, hareket kontrol uygulamaları için süreç verilerinin basit ve hızlı bir şekilde bağlantı kurmasını sağlar.

Ürün Bilgisi

Teknik veriler	EL5101
Teknoloji	Ekranlı kodlayıcı arayüzü, diferansiyel (RS422), tek uçlu (TTL), sayaç, darbe jeneratörü
Kanal sayısı	1
Kodlayıcı bağlantısı	1 x A, B, C: diferansiyel girişler (RS422): A, A̅ (inv), B, B̅ (inv), C, C̅ (inv), tek uçlu bağlantı (TTL): A, B, C, sayaç, darbe jeneratörü: A, B
Ek girişler	Durum giriş 5 V DC, kapı/kapak giriş 24 V DC
Kodlayıcı çalışma voltajı	5 V DC/max. 0,5 A (24 V DC güç kontaklarından üretilen)
Sayıcı	1 x 16/32 bit değiştirilebilir
Sıklık sınırı	4 milyon artış/s (dört kat değerlendirme ile), 1 MHz'e karşılık gelir.
Kvadratör çözücü	Dört kat değerlendirme
Dağıtılmış saatler	- Evet.
Nominel voltaj	24 V DC (-15%/+20%)
Karar	1/256 bitlik mikro artışlar
Akım tüketimi güç bağlantıları	tip. 100 mA + yük
Akım tüketimi E-tobüs	Tipik olarak 130 mA
Özel özellikler	Kablo kırılma tespiti, kilit ve kapı fonksiyonu, süre süresi ve frekans ölçümü, mikro artışlar, kenarların zaman damgası, filtreler
Ağırlık	Yaklaşık 100 g
Elektrikli yalıtım	500 V (E-büs / alan potansiyeli)
Çalışma/depolama sıcaklığı	-25...+60°C/-40...+85°C
Nitelikli nem	%95, yoğunlaşma yok
Titreşme/sarsıntı direnci	EN 60068-2-6/EN 60068-2-27'ye uygun
EMC bağışıklığı/emisyonu	EN 61000-6-2/EN 61000-6-4'e uygun
Koruma, sınıflandırma/kurulum noktası.	IP20/değişken
Bağlanabilir kablolama	Tüm ESxxxx terminalleri için
Onaylamalar/işaretlemeler	CE, UL, ATEX, IECEx
Ex işareti	ATEX: II 3 G Ex ec II C T4 Gc IECEx: T4 Gc

Konut verileri	EL-24-2x8pin	ES-24-2x8pin
Tasarım formu	sinyal LED'leri ile kompakt terminal koruması	Bağlanabilir kablolama seviyesine sahip terminal konutu
Malzeme	polikarbonat
Boyutlar (W x H x D)	24 mm x 100 mm x 68 mm
Kurulum	EN 60715'e uygun 35 mm DIN rayında kilitli
Yan yana montaj	Çift yuva ve anahtar bağlantısı
İşaretleme	BZxxx serisinin etiketlenmesi
Kablolama	Katı iletken (ler), esnek iletken (ler) ve ferrule (f): tornavida ile yay çalıştırılması
Bağlantı kesitleri	s: 0,08...2,5 mm2, st: 0,08...2,5 mm2, f*: 0,14...1,5 mm2	s: 0,08...1,5 mm2, st: 0,08...1,5 mm2, f*: 0,14...1,5 mm2
Bağlantı kesit AWG	s: AWG28...14, st: AWG28... 14, f*: AWG26...16	s: AWG28...16, st: AWG28...16 f*: AWG26...16
Kırma uzunluğu	8...9 mm	9...10 mm
Mevcut yük gücü bağlantıları	Fotoğraf: 10 A

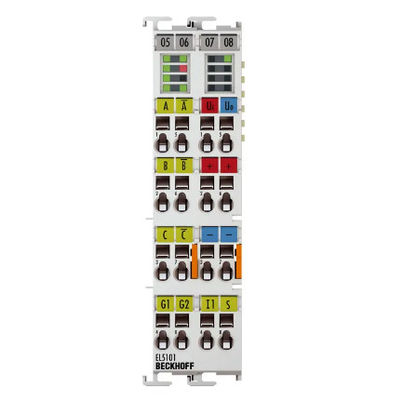

Ürün Fotoğrafı
