X20CM0985 B&R X20 enerji ölçüm ve senkronizasyon modülü

MOQ:	1 PC
Fiyat:	$300-$900
Standart ambalaj:	Kutuda yeni
Teslim süresi:	3-5gün
120 ila 480 Vac Siyah İçin System C3 Otomasyon Enerji Ölçümü
Ödeme yöntemi:	T/T, L/C
Tedarik kapasitesi:	30 adet/ay

Ayrıntılar Bilgi

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri

Avusturya

Marka adı

Model numarası

X20CM0985

Garanti:

1 yıl

Giriş:

120 VAC / 480 VAC

Giriş tipi:

Tek Uçlu

Dijital dönüştürücü çözünürlüğü:

±15 bit

İzin verilen giriş sinyali:

Max. Maks. 132 VAC / 528 VAC 132 VAC / 528 VAC

Çıkış biçimi:

Ürün Tanımı

X20CM0985 B&R X20 enerji ölçüm ve senkronizasyon modülü

Ürün Tanımı

Malzeme numarası:

X20CM0985

Açıklama:

Enerji ölçümü 120 ila 480 VAC arasında
Aynı anda 2 AC ağının ve 2 ek voltajın ölçümü
Çok fonksiyonel ölçüm görevleri için
Akıllı ağ senkronizasyon ünitesi

Modül kompakt boyutlara sahiptir ve özel özelliklere sahip bir güç ölçüm modülünü tüm talepleri karşılayabilen bir senkronizasyon ünitesiyle birleştirir.

Ölçüm biriminin 3 akım girişleri hem X: 1 A hem de X: 5 A akım transformatörleri için uygundur.Giriş gerilimleri için, değer aralığı 480 VAC ile 120 VAC arasında yapılandırılabilir.

Kullanım alanı, 480 VAC'a kadar faz voltajı olan 4 telli AC ağları ve 3 telli sistemleri içerirken, L2 topraklanabilir (V bağlantısı).

Sonuçta ölçülen değerler saf faz akımı; hattan hatta gerilim veya faz gerilimi; etkin, reaktif ve görünür güç parçaları; ağ frekansı içerir.Güç faktörü ve daha fazlası.Ek olarak, zirve değerleri ve enerji sayaçları modülde uçucu olmayan bellekte depolanır.Dış bir enerji ölçümcüsü için nabız kodlayıcısı olarak dijital bir çıkış kullanmak da mümkündür.

Senkronizasyon ünitesi sadece faz ve faz voltajını dikkate almıyor; entegre zeka da değişim hızını ve diğer parametreleri izliyor.Senkronizasyon çıkışını değiştirdiğinde etkilemelerine izin verirBir jeneratörü çok sayıda ek koşul kullanarak izlemek de mümkündür. Toplam 4 gerilim girişi önemli genel esneklik sağlar.

İzleme fonksiyonları modülün özelliklerini genişletir.motorun/generatörün termal kapasitesini kullanan ve aynı zamanda tam koruma sağlayan kısa aşırı yüklemelere izin veren- Bağımlı, delayed imbalanced load monitoring used to protect three-phase generator and three-phase networks from imbalanced load can be adapted to the characteristics of different generator types using parameters while taking their special thermal time constants into account.

Ürün Bilgisi

Kısa açıklama

I/O modülü

X20 enerji ölçüm ve senkronizasyon modülü

Genel bilgiler

B&R kimlik kodu	0x2433
Durum göstergeleri	Kanal durumu, çalışma durumu, modül durumu
Teşhis
Modül çalıştırma hatası	Evet, LED durum göstergesi ve yazılımı kullanarak
Analog girişler	Evet, LED durum göstergesi kullanılarak (analog girişlerin ölçüm aralığı)
Dijital çıkışlar	Evet, LED durum göstergesi ve yazılımı kullanarak
Aşırı voltaj kategorisi	II.
Güç tüketimi
Otobüs	1.4 W
Dahili I/O	4 W
Etkinleştiricilerden kaynaklanan ek güç dağılımı (resistif) [W]	-
Sertifikalar
CE	- Evet.
UKCA	- Evet.
ATEX	Bölge 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 kullanma kılavuzuna bakın) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Endüstriyel kontrol ekipmanları
HazLoc	cCSAus 244665 Süreç kontrolü ekipmanları Tehlikeli yerler için Sınıf I, Bölüm 2, Grup ABCD, T5
KC	- Evet.

Dijital çıkışlar

miktarı	5
Değişiklik	Akım kaynağı FET
Nominel voltaj	24 VDC
Değiştirme voltajı	24 VDC -15% / +20%
Adli çıkış akımı	0.1 A
Toplam nominal akım	0.5 A
Bağlantı tipi	1 tel bağlantıları
Çıktı devresi	Kaynak
Çıkış koruması	Aşırı akım veya kısa devre durumunda termal kapatma
Teşhis durumu	10 ms gecikme ile çıkış izleme
Çıkış kapandığında sızıntı akımı	5 μA
Geri kalan voltaj	0.1 A nominal akımdaki <0.3 V
Kısa devre zirvesi akımı	< 2 A
Aşırı yüklenme veya kısa devre kapanması durumunda açma	Yaklaşık 10 ms, modül sıcaklığına bağlı
Değişim gecikmesi
0 → 1	< 300 μs
1 → 0	< 300 μs
Değişim sıklığı
Direnç yükü	En fazla 100 Hz.
Kanal ve otobüs arasındaki yalıtım voltajı	500 Veff

Relay çıkışları

miktarı	1
Değişiklik	Relay / Değişim bağlantısı
Nominel voltaj	30 VDC / 240 VAC
İsimlendirilmiş sıklık	DC / 45 ila 63 Hz
Değiştirme kapasitesi
- Min.	10 mA / 5 VDC
- Max. - Hayır.	30 W / 240 VAC
Adli çıkış akımı	1 A 30 VDC / 1 A 240 VAC
Etkinleştirici güç kaynağı	Dış
Değiştirme voltajı	En fazla 60 VDC / 250 VAC
Değişim gecikmesi
0 → 1	≤10 ms
1 → 0	≤10 ms
Kullanım süresi
Mekanik	Min. 10 x 106 ops.
Elektrikli	Min. 60 x 103ops. 1 A'da. Min. 30 x 103ops. 1 A'da.
Temas direnci	En fazla 100 mΩ
Koruyucu devre
İç	Hiçbiri
Dış	Hiçbiri
DC	Ters diyot, RC kombinasyonu veya VDR
AC	RC kombinasyonu veya VDR
İzolasyon voltajı
kanal - kanal	1000 VAC / 1 dakika
Kanal - Otobüs	4000 VAC / 1 dakika

Analog giriş voltajı

Kanallar	8
Giriş	120 VAC / 480 VAC
Girdi türü	Tek uçlu
Dijital dönüştürücü çözünürlüğü	±15 bit
Dönüşüm süresi
50 Hz	20 ms
60 Hz	16.67 ms
İzin verilen giriş sinyali	En fazla 132 VAC / 528 VAC
Çıktı biçimi
± 120 VAC	1 LSB = 0x0001 = 5.707 mV
±480 VAC	1 LSB = 0x0001 = 22.787 mV
Aşırı yüklenme sırasında dijital değerin çıkışı
Aşınma	0x7FFF
Alt bölme	0x8001
Değiştirme yöntemi	SAR
Girdi filtresi
Kesme sıklığı	10 kHz
Eğim	60 dB
Maksimum kazanç sürüklenmesi	0°C'ye göre %02
Maksimum ofset sürüklenmesi	00,003% °C başına
Kanallar arasındaki geçiş	-70 dB
Doğrusal olmayanlık	≤ 0,5% 45-65 Hz'de
Elektrik çarpmasına karşı koruma	EN 61131-2 uyarınca koruyucu impedans
Kanal ve otobüs arasındaki test voltajı (tip testi)	3700 Veff
Çıktı biçimi	INT
Sinyal aralığında giriş impedansı	Yaklaşık 3 MΩ
25°C'de en fazla hata
Kazanç	0.09%
Değerlendirme	0.03%
Giriş koruması	Aşırı voltaj koruması

Analog giriş akımı

Kanallar	3
Giriş	1 A / 5 A AC
Girdi türü	Dış bir transformatörü bağlamak için, manyetik sensörlü, tazminat prensibine göre yalıtılmış akım transformatörü
Dijital dönüştürücü çözünürlüğü	±15 bit
Dönüşüm süresi
50 Hz	20 ms
60 Hz	16.67 ms
İzin verilen giriş sinyali	En fazla 1.5 A / 7.7 A
Çıktı biçimi
± 1 A	1 LSB = 0x0001 = 189.903 μA
±5 A	1 LSB = 0x0001 = 949.513 μA
Aşırı yüklenme sırasında dijital değerin çıkışı
Aşınma	0x7FFF
Alt bölme	0x8001
Değiştirme yöntemi	SAR
Girdi filtresi
Kesme sıklığı	10 kHz
Eğim	60 dB
Maksimum kazanç sürüklenmesi	0% 0,07 °C başına
Maksimum ofset sürüklenmesi	00,003% °C başına
Kanallar arasındaki geçiş	-70 dB
Doğrusal olmayanlık	≤ 0,5% 45-65 Hz'de
Kanal ve otobüs arasındaki yalıtım voltajı	500 Veff
Çıktı biçimi	INT
25°C'de en fazla hata
Kazanç	0% 2
Değerlendirme	0.05%
Termal aşırı akım	15 x INom 0.2 saniye boyunca
İzlenen aşırı akım	4 x INom
Giriş impedansı
Ölçüm aralığı 1 A	En fazla 30 mΩ
Ölçüm aralığı 5 A	En fazla 10 mΩ

Elektriksel özellikler

Elektrik yalıtımı

I/O güç kaynağından ve dijital giriş ve çıkışlardan izole edilen otobüs

Dijital girişler ve çıkışlar birbirinden ayrı

Çalışma koşulları

Montaj yönelimi
Yatay	- Evet.
Dikey	- Evet.
Tesisin deniz seviyesinden yüksekliği
0 ila 2000 m	Sınırlama yok
>2000 m	Çevre sıcaklığının 100 m başına 0,5°C azaltılması
EN 60529'a göre koruma derecesi	IP20

Çevre koşulları

Sıcaklık
Operasyon
Yatay montaj yönelimi	0 ila 60°C
Dikey montaj yönelimi	0 ila 50°C
Devalüasyon	Bölüm " Derating "'e bakın.
Depolama	-40 ila 85°C
Ulaşım	-40 ila 85°C
Nitelikli nem
Operasyon	5 ila 95%, yoğunlaşmayan
Depolama	5 ila 95%, yoğunlaşmayan
Ulaşım	5 ila 95%, yoğunlaşmayan

Mekanik özellikler

Not:	2x terminal bloğu X20TB12'yi ayrı sipariş edin. 2x vida sıkıştırma terminal bloğu TB3102 ve 2x vida sıkıştırma terminal bloğu TB3104'ü ayrı ayrı sipariş edin.
Çıkış	87.5+0.2mm

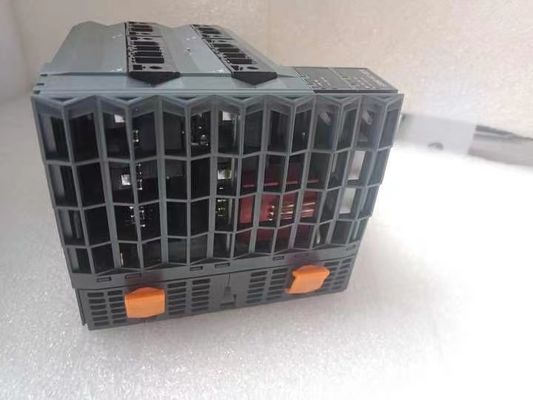

Ürün Fotoğrafı

X20CM0985 B&R X20 enerji ölçüm ve senkronizasyon modülü 0

X20CM0985 B&R X20 enerji ölçüm ve senkronizasyon modülü 1

X20CM0985 B&R X20 enerji ölçüm ve senkronizasyon modülü 2
