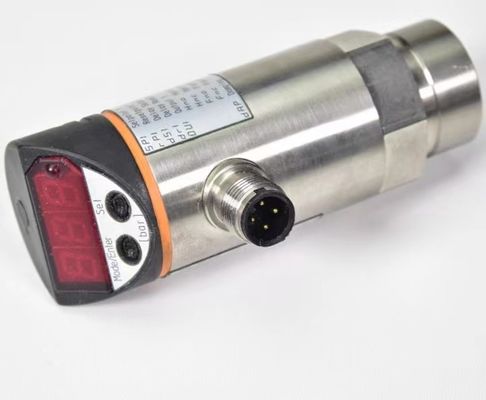

IFM PN5021 PN-250-SBR14-HFPKG/US/ /V ekranlı basınç algılayıcı

MOQ:	1 PC
Fiyat:	$200-$300
Standart ambalaj:	Kutuda yeni
Teslim süresi:	3-5gün
Ödeme yöntemi:	T/T
Tedarik kapasitesi:	30 adet/ay

Ayrıntılar Bilgi

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri

ALMANYA

Marka adı

Model numarası

PN5021

Garanti:

1 yıl

Ölçüm aralığı [bar]:

0- Evet.250

sistem:

altın kaplama kontaklar

Orta sıcaklık [°C]:

-25...80

Min. Min. bursting pressure [bar] patlama basıncı [bar]:

Basınç derecesi [bar]:

Basınç türü:

bağıl basınç

Çalışma Gerilimi [V]:

18...30 DC

Ürün Tanımı

Ürün özellikleri

Giriş ve çıkış sayısı	Dijital çıkış sayısı: 1
Ölçüm aralığı [bar]	0- Evet.250
Süreç bağlantısı	G 1/4 İç iplik

Uygulama

Sistem	Altınla kaplanmış kontaktlar
Uygulama	endüstriyel uygulamalar için
Medya	sıvılar ve gazlar
Şartlı olarak uygun	Gazlı ortamlar için uygulama en fazla 25 bar ile sınırlıdır.
Orta sıcaklık [°C]	- 25...80
Min patlama basıncı [bar]	850
Basınç değerleri [bar]	400
Basınç türü	göreceli basınç

Elektriksel veriler

Çalışma voltajı [V]	18...30 DC
Akım tüketimi [mA]	< 60
Min. yalıtım direnci [MΩ]	100(500 V DC)
Koruma sınıfı	III.
Ters kutupluk koruması	- Evet.
Güçlendirme gecikme süresi [s]	0.2
Entegre gözcü köpeği	- Evet.

Girişler / çıkışlar

Giriş ve çıkış sayısı	Dijital çıkış sayısı: 1

Çıkışlar

Toplam çıkış sayısı	1
Çıkış sinyali	Değişim sinyali
Elektrik tasarımı	PNP
Dijital çıkış sayısı	1
Çıkış fonksiyonu	Normalde açık / kapalı; (konfigure edilebilir)
Maks. voltaj düşüşü geçiş çıkışı DC [V]	2
Değişim çıkışının sabit akım derecesi DC [mA]	250
Kısa devre koruması	- Evet.
Kısa devre koruma tipi	Evet (kapalı değil)
Aşırı yük koruması	- Evet.

Ölçme/ ayar aralığı

Ölçüm aralığı [bar]	0- Evet.250
Kurulum noktası SP [bar]	2- Evet.250
Tekrar ayarlama noktası rP [bar]	1- Evet.248
[bar] basamaklarında	1

Doğruluk / sapmalar

Değiştirme noktası doğruluğu [son değerin %'i]	< ± 1,0
Tekrarlanabilirlik [son değerin %'i]	< ± 0,25; (sıcaklık dalgalanmaları < 10 K)
Sıcaklık kayması 10 K başına	< ± 0.3

Reaksiyon süreleri

Verilen bir çıkışın belirli bir set yanıt süresi için anahtarlama frekansı

Yanıt süresi (dAP)	[ms]	3	6	10	17	30	60	125	250	500
Değişim sıklığı	[Hz]	170	80	50	30	16	8	4	2	1

Yanıt süresi [ms]

dikdörtgen basınç özelliklerinde; ayar noktası (SPx) = % 70; sıfırlama noktası (rPx) = % 30

Programlanabilir gecikme zamanı dS, dr [s]

0, 0,2- Hayır.1011...50

Yazılım / programlama

Değiştirme noktasının ayarlanması	Programlama düğmesi
Parametreler ayarlama seçenekleri	histerezi / pencere; normalde açık / kapalı; açma / kapatma gecikmesi; susturucu

Çalışma koşulları

Çevre sıcaklığı [°C]	- 25...80
Depolama sıcaklığı [°C]	- Kırk...100
Koruma	IP 67

Testler / onaylar

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF ışınlı	10 V/m
EN 61000-4-4 Patlama	2 kV
EN 61000-4-6 HF yönetimi	10 V

Şok direnci

DIN IEC 68-2-27

50 g (11 ms)

titreşim direnci

DIN IEC 68-2-6

20 g (10...2000 Hz)

Mekanik veriler

Malzeme	EPDM/X; FKM; PA; PBT; PC; paslanmaz çelik (1.4301 / 304)
Malzemeler (nık parçalar)	paslanmaz çelik (1.4305 / 303); seramik; FKM
Basınç döngüleri	100 milyon
Süreç bağlantısı	G 1/4 İç iplik

Ekranlar / işletim elemanları

Görüntüle

Değişim durumu	LED, kırmızı
Fonksiyon göstergesi	Yedi bölümlü LED ekran
Ölçülen değerler	Yedi bölümlü LED ekran

Yorumlar

Paket miktarı	1 adet.

Elektrikli bağlantı

Bağlantı	Bağlantı: 1 x M12; kodlama: A; Bağlantılar: altın kaplama
